La potencia reactiva (y la energía reactiva) no es una potencia (energía) realmente consumida en la instalación, ya que no produce trabajo útil debido a que su valor medio es nulo. Aparece en una instalación eléctrica en la que existen bobinas o condensadores, y es necesaria para crear campos magnéticos y eléctricos en dichos componentes. Se representa por Q y se mide en voltiamperios reactivos (VAr).

La compañía eléctrica mide la energía reactiva con el contador (kVArh) y si se superan ciertos valores, incluye un término de penalización por reactiva en la factura eléctrica.

La potencia activa representa la capacidad de una instalación eléctrica para transformar la energía eléctrica en trabajo útil: mecánica (movimiento o fuerza), lumínica, térmica, química, etc. Esta potencia es realmente la consumida en una instalación eléctrica. Se representa por P y se mide en vatios (W). La suma de esta potencia activa a lo largo del tiempo es la energía activa (kWh), que es lo que factura la compañía eléctrica (término de energía)

La potencia aparente es la suma vectorial de las potencias activa y reactiva, según se muestra en la siguiente figura. Se representa por S y se mide en voltiamperios (VA). Para una tensión dada la potencia aparente es proporcional a la intensidad que circula por la instalación eléctrica.

Dado que la potencia activa (P) es la que define el trabajo útil en la instalación (necesidades del edificio o planta industrial) podemos considerarla fija. Por tanto a mayor potencia reactiva (Q) mayor potencia aparente (S) y por tanto mayor circulación de intensidad por la instalación eléctrica.

Es decir, si en una instalación eléctrica existe potencia reactiva (Q), hace que la intensidad que circula sea mayor que la necesaria para el trabajo útil demandado.

Esta sobreintensidad produce:

Pérdida de potencia de sus instalaciones: estas se diseñan para una intensidad máxima, si existe potencia reactiva, la potencia útil (activa) máxima de la instalación disminuye.
Aumenta las pérdidas en la instalación: al aumentar la intensidad que circula por los cables, aumentan las pérdidas por efecto joule y el calentamiento de estos.
Caídas de tensión: al aumentar la intensidad aumentan las caídas de tensión, pudiendo perjudicar sus procesos o equipos.
Transformadores recargados o infrautilizados: estos están diseñados para una potencia aparente máxima, por tanto si existiera potencia reactiva estarían más cargados que si no existiese, y estarían "trabajando" más para la potencia útil (activa) demandada.

Para evitar los efectos perjudiciales indicados se realiza la compensación de reactiva.

Dado que normalmente en las instalaciones eléctricas existen más bobinas que condensadores, se suelen usar baterías de condensadores para compensar la energía reactiva que demandan los equipos instalados.

Ventajas de la compensación de energía reactiva son las siguientes:

Aumenta la capacidad de las líneas y transformadores instalados.
Mejora la tensión de la red.
Disminuyen las pérdidas de energía en los cables y disminuye su calentamiento.
Consigue una reducción en el coste global de la energía.
Evita penalizaciones en la factura eléctrica

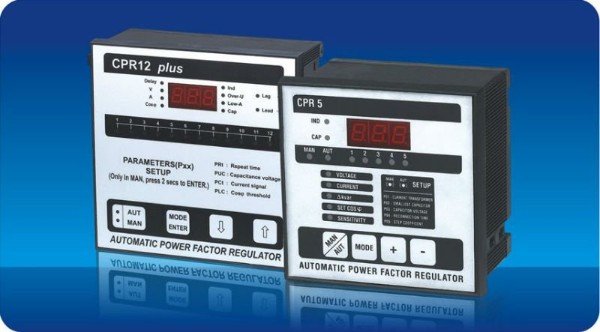

El sistema de gestión del consumo eléctrico que el ofrecemos permite el seguimiento de la potencia y la energía reactiva, pudiendo decidir en función de medidas reales y continuas en el tiempo si es necesaria la compensación con baterías de condensadores, o si es necesario aumentar la capacidad de dichas baterías en caso de que existan. También permite detectar un mal funcionamiento o avería de la batería de condensadores, evitando así las penalizaciones por parte de la compañía eléctrica.

VARIADORES DE VELOCIDAD

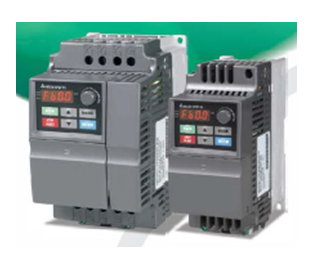

El Variador de Velocidad (VSD, por sus siglas en inglés Variable Speed Drive) es en un sentido amplio un dispositivo o conjunto de dispositivos mecánicos, hidráulicos, eléctricos o electrónicos empleados para controlar la velocidad giratoria de maquinaria, especialmente de motores. También es conocido como Accionamiento de Velocidad Variable (ASD, también por sus siglas en inglés Adjustable-Speed Drive). De igual manera, en ocasiones es denominado mediante el anglicismo Drive, costumbre que se considera inadecuada.

La maquinaria industrial generalmente es accionada a través de motores eléctricos, a velocidades constantes o variables, pero con valores precisos. No obstante, los motores eléctricos generalmente operan a velocidad constante o cuasi-constante, y con valores que dependen de la alimentación y de las características propias del motor, los cuales no se pueden modificar fácilmente. Para lograr regular la velocidad de los motores, se emplea un controlador especial que recibe el nombre de variador de velocidad. Los variadores de velocidad se emplean en una amplia gama de aplicaciones industriales, como en ventiladores y equipo de aire acondicionado, equipo de bombeo, bandas y transportadores industriales, elevadores, llenadoras, tornos y fresadoras, etc.

Un variador de velocidad puede consistir en la combinación de un motor eléctrico y el controlador que se emplea para regular la velocidad del mismo. La combinación de un motor de velocidad constante y de un dispositivo mecánico que permita cambiar la velocidad de forma continua (sin ser un motor paso a paso) también puede ser designado como variador de velocidad.

Motivos para emplear variadores de velocidad

El control de procesos y el ahorro de la energía son dos de las principales razones para el empleo de variadores de velocidad. Históricamente, los variadores de velocidad fueron desarrollados originalmente para el control de procesos, pero el ahorro energético ha surgido como un objetivo tan importante como el primero.

Velocidad como una forma de controlar un proceso

Entre las diversas ventajas en el control del proceso proporcionadas por el empleo de variadores de velocidad destacan:

• Operaciones más suaves.
• Control de la aceleración.
• Distintas velocidades de operación para cada fase del proceso.
• Compensación de variables en procesos variables.
• Permitir operaciones lentas para fines de ajuste o prueba.
• Ajuste de la tasa de producción.
• Permitir el posicionamiento de alta precisión.
• Control del Par motor (torque).

Fomentar el ahorro de energía mediante el uso de variadores de velocidad

Un equipo accionado mediante un variador de velocidad emplea generalmente menor energía que si dicho equipo fuera activado a una velocidad fija constante. Los ventiladores y bombas representan las aplicaciones más llamativas. Por ejemplo, cuando una bomba es impulsada por un motor que opera a velocidad fija, el flujo producido puede ser mayor al necesario. Para ello, el flujo podría regularse mediante una válvula de control dejando estable la velocidad de la bomba, pero resulta mucho más eficiente regular dicho flujo controlando la velocidad del motor, en lugar de restringirlo por medio de la válvula, ya que el motor no tendrá que consumir una energía no aprovechada.
